Pracovný princíp
peristaltických čerpadiel je atraktívny pre svoju jednoduchosť a výhody.
Hadicový element s presnými
rozmermi, vyrobený z rôznych typov elastomerov a termoplastov je zabudovaný
do tela čerpadla. Hadicový element pri krútiacom momente rotora je stláčaný
vačkami, po uvoľnení znovu získava svoj pôvodný tvar, vytvára
vákuum a týmto spôsobom nasáva kvapalinu. Kvapalina ide do dutiny vytvorenej
valčekmi, ktoré stláčajú hadicu a je pozvoľne tlačená k východu
nasledujúcim valčekom. Preto je tento typ čerpadla - samonasávacie objemové
čerpadlo s výnimočnými vlastnosťami.
Hlavná charakteristika:
samonasávanie z hĺbky 9 metrov
môže bežať na sucho bez poškodenia
bezupchávkové
spätný chod
dávkovacie aplikácie ± 1%
ľahká a ekonomická údržba
odolnosť proti korózii
tichý chod
ľahké čistenie
Popis rady
RBT
Priemyselné peristaltické
čerpadlá rady RBT pracujú so zosílenou gumenou hadicou použiteľnou pre
tlaky do 15 bar. Použiteľné sú pre prietoky od 100 do 36 000 l/hod. pri použití
pohonov s rôznými konštantnými alebo meniteľnými otáčkami. K dispozícii
sú pripojenia ANSI a DIN v rôznych typoch materiálov. Stláčanie hadice
zabezpečuje vačkový systém, ktorý je mazaný a chladený mazacou kvapalinou
v telese čerpadla. Design čerpadla je pre veľmi ťažké podmienky čomu je
prispôsobené aj umiestnenie rotora v 3 ks valivých ložísk integrovaných do
telesa čerpadla.

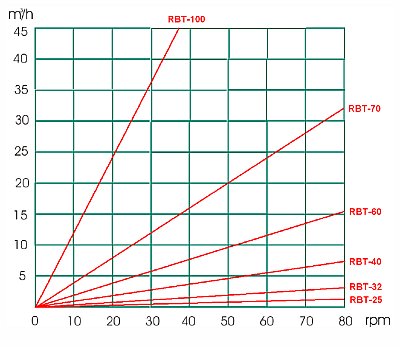

TABUĽKA VÝKONOV RADY RBT
RBT-25B
RBT-32B
RBT-40
RBT-60
RBT-70
RBT-80
RBT-100
Kapacita
0,3
l/ot.
0,625
l/ot.
1,33
l/ot.
3,61
l/ot.
6,71
l/ot.
11,98 l/ot.
13,42
l/ot.
Prietok
2,1
m3/hod.
4,2
m3/hod.
6,8
m3/hod.
15
m3/hod.
26,1
m3/hod.
28
m3/hod.
36
m3/hod.
Pripojenie
DN25
DN32
DN40
DN65
DN65
DN80
DN100
Prítlačný
element
vačky
vačky
vačky
vačky
vačky
vačky
vačky
Vystužené
hadice do 15 bar
NR
NBR
EPDM
HYPALON
NR
potravinárska
NBR
potravinárska
