VALČEKOVÉ VERSUS VAČKOVÉ
TECHNOLÓGIE U PERISTALTICKÝCH ČERPADIEL
Vačková technológia
Vačková kompresná technológia
sa skladá z pevnej vačky, tlak z povrchu hadice počas kompresie sa prenáša
z hlavného rotora na ložiská, ktoré sú izolované od vnútorného priestoru
pumpy prostredníctvom jediného gufera. Toto riešenie je vhodné pre vyššie
prevádzkové tlaky až do 16 bar, ale tento tlak vytvára trecie teplo, ktoré
si vyžaduje dodatočné sily, vyšší krútiaci moment, väčšie disky (vs
valčekové vzory), lineárne a kladie vyššie nároky na hadicu. Teplo z
trenia sa odberá z hadice ponornej v kúpeli na prenos tepla (mazacia
kvapalina), odvedie sa preč z hadice a poskytuje nevyhnutné mazanie. Mazacia
kvapalina je znehodnotená vždy, keď praskne hadica a hadice aj mazacia
kvapalina musia byť vymenené. Mazacia kvapalina musí byť v čerpadle vždy
na požadovanej úrovni, inak dôjde k prehriatiu hadice a výsledkom bude jej rýchle
zlyhanie. Vysoký počiatočný krútiaci moment limituje nízku rýchlosť prevádzky
na požadované asi na 4 ot./min. Zisťovanie prasknutia hadice sa manipulovalo
sa s inštaláciou snímača ktorý má vypínať pri hladine na úrovni
polovici telesa čerpadla. Pri prasknutí hadice hladina kvapaliny stúpa a
vypnutie čerpadla sa aktivuje snímačom. To ale tiež znamená, že
kontaminovaná kvapalna naplnila aspoň 50% z čerpadla a gufero je jediná vec
na ochranu rotora ložiska před znečistením médiom.
Vačková technológia sa používa
u série RBT čerpadiel Boyser, rovnako ju používa aj všetky Watson Marlow ®
rady SP a SPX čerpadlá a väčšina ostatných konkurentov.

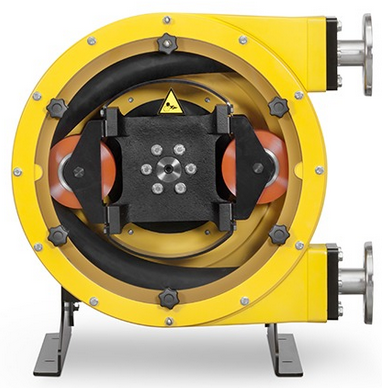

Valčeková technológia
Táto technológia využíva
valčeky, namontované na trvalo namazané ložiská. Valčeky sa hladko odvaľujú
po povrchu pri montáži namazanej hadice. Tlak vzniknutý počas kompresie sa
prenáša z hlavného rotora do ložísk, ktoré sú izolované od telesa pumpy
prostredníctvom jediného gufera. Toto riešenie je vhodné pre prevádzkové
tlaky až do 8 bar. Vonkajšie povrchy hadice a valčekov sú trvalo mazané
silikónovým mazivom vyrobenom v potravinárskej kvalite. Výsledkom sú nižší
rozbehový moment, nižší prevádzkový krútiaci moment (vs vačkové vzory)
a nižšie mechanické namáhanie hadice. To obvykle vedie k menšej jednotke,
hladšej prevádzke a dlhšej životnosti hadice (až 20%). Hladký prevádzkový
krútiaci moment umožňuje provádzkovanie čerpadla v širokom rozmedzí výkonu
aj pri veľmi nízkych rýchlostiach, len zlomok z ot./min. Tým sa výrazne zvyšuje
flexibilita Boyser čerpadiel a otvára mnoho nových aplikácií a mnohých výhod
peristaltických technológií. Na zisťovanie netesností hadice sa montujú snímače
v spodnej časti telesa pumpy, kde poskytujú veľmi skoré zistenie prítomnosti
všetkých kvapalín. To umožňuje vypnutie čerpadlá a alarm len pár ml z úniku
média. Keďže prvých pár ml čerpaného média prenikne do telesa čerpadlá,
je aktivovaný prepínač, ktorý umožňuje vypnutie z čerpadlá a poplachový
signál a minimalizuje množstvo úniku materiálu v telese pumpy. Hlavné ložiská
rotora sú umiestnené vo vyššej polohe telesa. Únik je detekovaný tak
skoro, že ložiská, tiež chránené guferom nie sú ohrození. Valčekové
stláčacie technológie ponúkajú Boyser v našej FMP, AMP a ChemProf série
čerpadiel.
Zhrnutie
Valčeková technológia
ponúka slabšie stláčanie hadice, preto hadice majú dlhšiu životnosť
- až o 20%
Valčeková technológia
umožňuje včasné odhalenie únikov, menšie znečistenie čerpadla od média
čo znižuje aj riziko znečistenia ložísk hlavného rotora.
Valčeková technológia
umožňuje znížiť prevádzkové rýchlosti a širší pracovný rozsah otáčok,
čo je výborné pre meranie
Valčeková technológia
vyžaduje menšie pohony (motory)
Valčeková technológia
je obmedzená na 8 bar prevádzkové tlaky. Vačková technológia je vhodná
pre prevádzkový tlak do 15 bar.
Okrem toho, čerpadlá Boyser
FMP série valčekový design majú obvykle mierne vyšší výkon na jednu otáčku,
ako je fyzikálny ekvivalent veľkosti vačkového čerpadla. To tiež umožňuje
znížiť rýchlosť otáčok, ktoré tiež prispieva na zlepšovanie životnosti
hadice.
