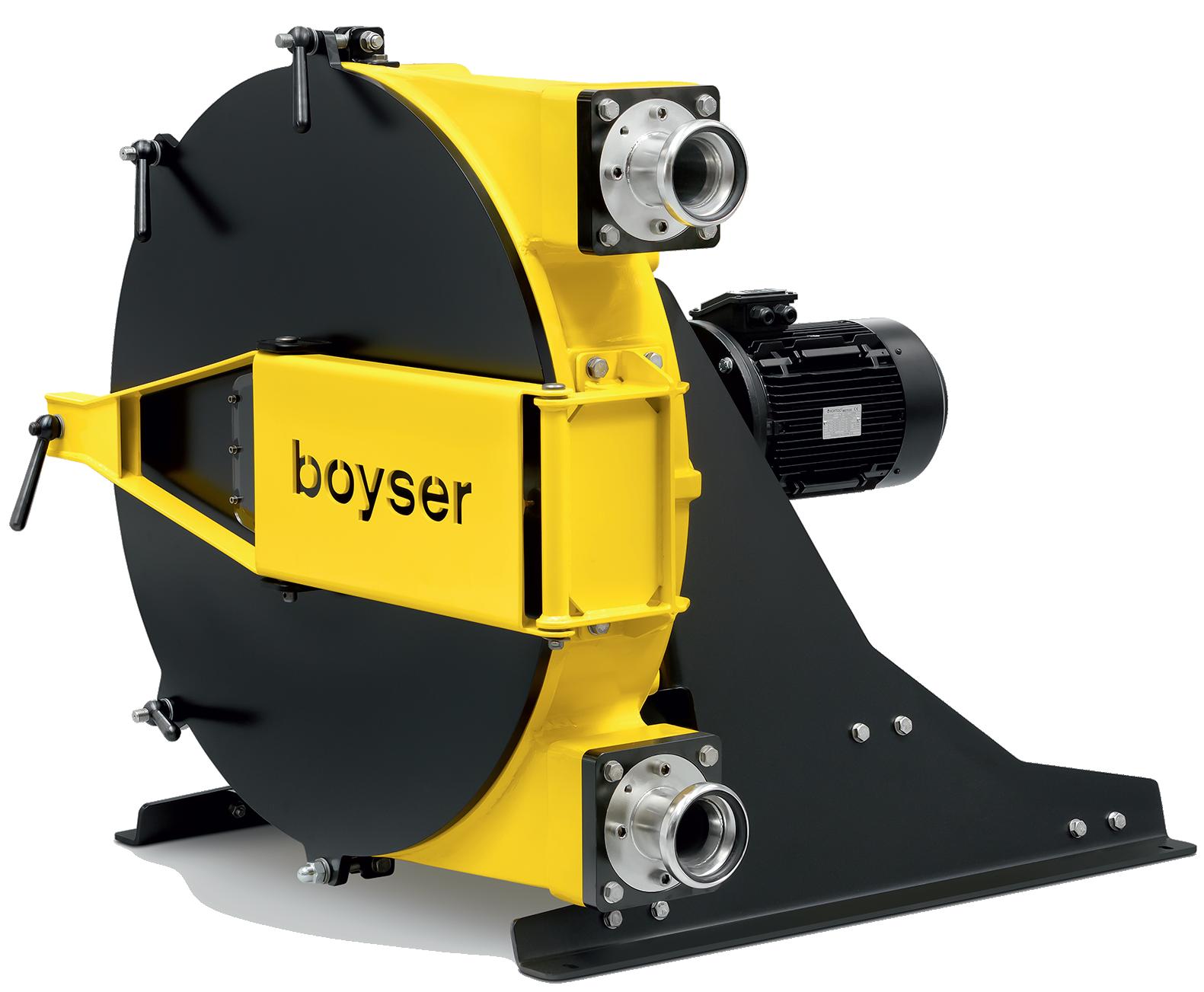

Peristaltické čerpadlo Boyser
FMP80
Novinky a akcie 2021
Konštrukcia a charakteristika čerpadla. Je
to objemové, peristaltické, hadicové čerpadlo s valčekovým rotorom.
- Maximálny prietok do 42 m³/hod.
- Maximálny výtlak do 8 bar (80 m
vodného stĺpca)
- Maximálna teplota do 90°C
- Maximálna viskozita do 30.000 cSt
- Maximálny priemer pevných častíc do
60 mm
- Samonasávanie čerpadlo do hĺbky - 9,5
m
- Dostupné materiály hadíc čerpadla sú
NR, NBR, EPDM,
- Veľkosti prípojných otvorov DN65 PN10
- Pohon elektrický prevodový motor na
Striedavý prúd (v Európe s frekvenciou 50 Hz)
Popis peristaltických čerpadiel BOYSER
FMP80
FMP80 je najväčší dizajn hadicového
čerpadla Boyser s valčekovým rotorom. Čerpadlo je konštruované pre trvalý chod a
určené na ťažké priemyselné použitie. Je vybavený valčekovou technológiou
stáčania hadice. Bez problémov dokáže čerpať abrazívne kvapaliny s tlakmi do 8
barov a prietokmi do 42 m³/hod.. Rada peristaltických čerpadiel Boyser typ FMP
80 je súčasťou rodiny rotačných objemových objemových čerpadiel, čo znamená, že
pri konštantných otáčkach vždy dodávajú rovnaký prietok v celom rozsahu tlakov.
FMP80 zvládne čerpať aj viskózne média. Tieto čerpadlá majú jednoduchý, ale
robustný dizajn, ktorý im umožňuje ich použitie v najnáročnejších aplikáciách.
FMP80 sa používajú pri preprave vysoko viskóznych a abrazívnych pevných kvapalín
v aplikáciách, kde by iné čerpadlá zlyhali. Je to takzvané bezupchávkové
čerpadlo, kde vzduch nemá prístup k čerpanej kvapaline a médium nemôže reagovať
so vzduchom. Medzi typické kvapaliny, s ktorými pracuje toto čerpadlo patria
lepidlá, farby, živice, tužidlá, kvapaliny proti peneniu, farbivá, čistiace
prostriedky, oleje, betón, škárovacie hmoty, blato, kal a znečistené, alebo
odpadové vody.
Vysokovýkonný dizajn a integrované
funkcie
Táto séria bola optimalizovaná pre
priemyselné použitie. Vyrába sa s krídlovými dvierkami pre jednoduchý prístup do
vnútra čerpadla. Preto sa kontrola vnútra a výmena hadice sa dá ľahko vykonať
jednou osobou. Kryt je ľahko prístupný, čo umožňuje rýchlu údržbu bez
špeciálneho náradia alebo zdvíhacieho zariadenia. Vnútorný pracovný mechanizmus
je vybavený valčekovou technológiou z nehrdzavejúcej ocele na rozdiel od vačiek,
ktoré využíva rada RBT čerpadiel Boyser a ktoré sa častejšie vyskytujú v
peristaltických pumpách. Valčeky výrazne znižujú množstvo opotrebovania hadice
na čerpadle. Umožňujú väčší rozsah prietoku, keďže čerpadlá môžu pracovať už pri
1 otáčke za minútu a znižujú množstvo energie potrebnej na prevádzku čerpadla.
Pripojená prevodovka je vybavená predimenzovanými integrovanými ložiskami, čo
prispieva k dlhej životnosti, pretože čerpadlo nie je závislé iba na ložiskách
motora pri absorpcii zaťaženia. Patentovaná hadicová spona pozostávajúca iba zo
6 častí umožňuje rýchle vybratie a nasadenie vnútornej hadice čerpadla.
Zabezpečuje tesné uloženie bez tlaku, deformácie, opotrebovania alebo
akéhokoľvek obmedzenia priechodu tekutiny.
Pracovná operácia
Ako jeden z ich populárnych názvov
označuje „hadicové čerpadlá“, pracovný pohyb sa vykonáva prostredníctvom
kombinácie gumovej hadice umiestnenej vo vnútri krytu čerpadla, ktorá je jedinou
opotrebovateľnou časťou. Rotor s dvoma valčekmi ktoré pri otáčaní stláčajú
hadicu čerpadla. Tlakom na hadicu za stáleho otáčania valčeky jemne dopravia
tekutinu od sania k výtlaku. Tento rovnomerný plynulý pohyb rotora umožňuje
prietok ktorý je priamo úmerný rýchlosti otáčania. Tento predvídateľný a
regulovateľný lineárny prietok je ideálny pri dávkovaní alebo prenose kvapalín.
Čerpanie vytvára silný podtlak na nasávaní čerpadla, čo umožňuje samonasávaniu
čerpadla a dosahovanie zápornej vertikálnej sacej výšky až -9,0 metrov. V
kombinácii so schopnosťou bežať nasucho (zbytočne, ale bez poškodenia čerpadla)
a prenášať aj plyny obsiahnuté v čerpanej kvapaline robí z peristaltického
hadicového čerpadla ideálne riešenie pre väčšinu čerpacích aplikácií. Naše
hadicové čerpadlá Boyser sú dostupné s rôznymi prevodovými motormi s rôznymi
prevodovými pomermi. Jednoduchá regulácie chodu a prietoku čerpadla je možná
externým frekvenčným meničom, alebo integrovanými frekvenčnými pohonmi. Rada FMP
sa dodáva aj s motormi do výbušného prostredia s prehlásením ATEX (odolné proti
výbuchu). Keďže v čerpadle nie sú žiadne vnútorné ventily, agregát môže
jednoducho meniť smer chodu. Čerpadlá rady FMP majú k dispozícii širokú škálu
príslušenstva, ktoré poskytuje kompletné vlastné riešenie pre väčšinu aplikácií,
ktoré sú podrobne uvedené nižšie.
Dostupné príslušenstvo:
- Tlmič pulzácií – namontovaný na
výtlaku čerpadla zaisťuje hladký a stabilný prietok a znižuje pulzácie až o
98 %. To je obzvlášť výhodné pri používaní ovládacích zariadení, ako sú
tlakové spínače alebo prietokomery počas procesu dávkovania, plnenia do
obalov alebo balenia.
- Senzor netesnosti hadice – Senzor
zisťuje, či tekutina vnikla do krytu, signalizuje alarm, ktorý upozorní
obsluhu, že je potrebná reaktívna údržba. Zariadenie je pripojené ku krytu
čerpadla a pripojené späť k externému ovládaciemu panelu. To je užitočné
najmä pri bezobslužnej prevádzke, pri manipulácii s nebezpečnými kvapalinami
alebo pri nepretržitej prevádzke v kritických aplikáciách.
- Antikorózny náter – Vnútorné puzdro
môže byť potiahnuté vrstvou Halar (ECTFE) pre zvýšenú odolnosť proti
korózii, čo sa odporúča, keď je čerpadlo inštalované v korozívnom alebo
nebezpečnom prostredí.
- Pohon s premenlivými otáčkami –
Čerpadlo sa štandardne dodáva s pevnou rýchlosťou, k motoru je možné
namontovať invertor, ktorý umožňuje rýchle premenlivé prietoky, čo sa často
vyžaduje pri dávkovaní a aplikáciách s kritickým prietokom.
- Vákuové čerpadlo – Pre vysoké sacie
zdvihy viskóznych kvapalín vzduchom ovládané vákuové čerpadlo zaisťuje, že
sa hadica pri extrémnom plnení nezrúti a rýchlo sa vráti do tvaru, čím sa
maximalizuje sací zdvih a zrýchli sa plnenie hlavného čerpadla.
- Násypný podávač – Pre suché a vysoko
viskózne kvapaliny je násypka s excentrickým závitovkovým podávaním
inštalovaná na vstupe čerpadla, čím sa zaisťuje, že sa v potrubí netvoria
dutiny a že čerpadlo je neustále zásobované produktom, ktorý za normálnych
podmienok netečie.
- Mobilný vozík / namontovaný na lyžiny
– Čerpadlo môže byť dodané na mobilnom vozíku pre ľahkú prenosnosť na mieste
alebo na základovej doske namontovanej s drážkami pre vysokozdvižný vozík.
Rozmery a materiály na mieru sú k dispozícii na požiadanie. Vlastnosti
dizajnu:
- Bez tesnenia – Minimalizácia rizika
úniku, zníženie počtu potrebných náhradných dielov alebo dielov skladovaných
a urýchlenie údržby čerpadla. • Nezanášanie – keďže čerpadlo neobsahuje
ventily, vo vnútri čerpadla nie sú žiadne oblasti, kde by mohlo dôjsť k
upchatiu.
- Schopný bežať nasucho po neobmedzenú
dobu – bez potreby inštalácie ochranných zariadení • Vysoká presnosť –
Vynikajúca pre dávkovacie aplikácie, pretože prietok je úmerný rýchlosti a
prevádzkované čerpadlo nie je ovplyvnené zmenami viskozity.
- Jednoduchá a zriedkavá údržba bez
špeciálneho náradia alebo rozsiahleho školenia.
- Samonasávanie – až 9 metrov.
- Citlivý na strih – Jemný k čerpanému
produktu, čím sa zabezpečí konzistencia.
- Reverzibilné prúdenie – ideálne.
Peristaltické čerpadlo Boyser
- FMP80 -
Krivky a výkresy
Kontaktujte svojho distribútora
Boyser pre Slovensko firmu Boyser s.r.o., E-mail:
info@boyser.sk,
Tel.: 0948 210 705
