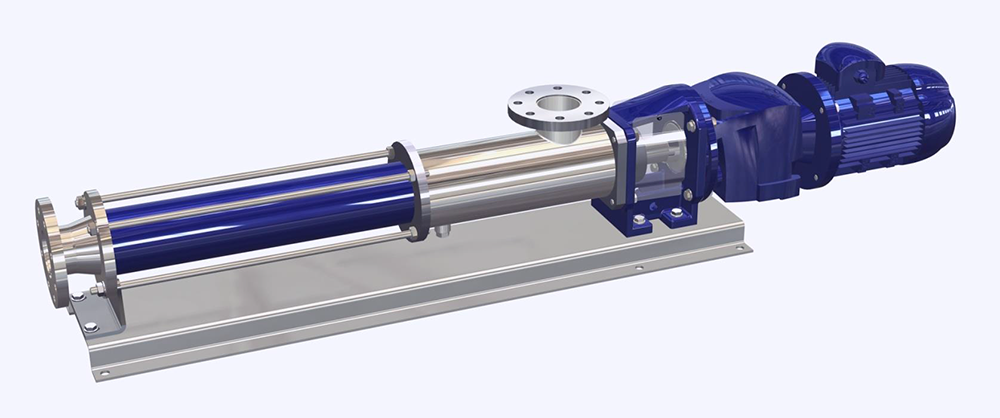

Čerpadlá
VARISCO

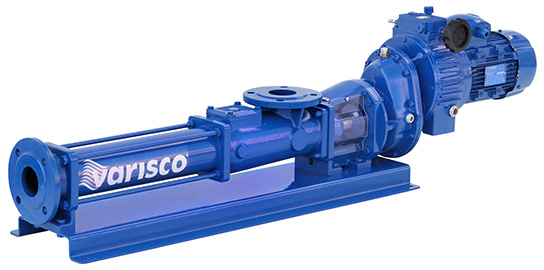

Objemové vretenové
čerpadlá rady Vulcan
Čerpadlá rady VULCAN sú objemové vretenové
čerpadlá vhodné pre čerpanie kvapalín akékoľvek viskozity - aj abrazívne - pri
vysokom percente pevných látok alebo vlákien.

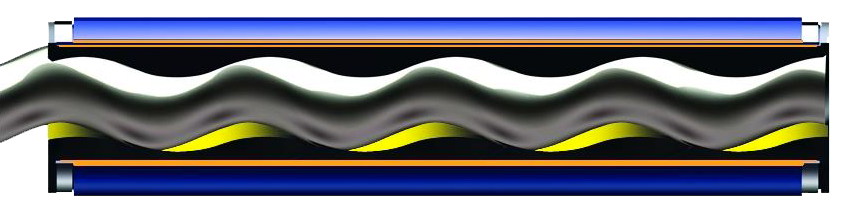

Pracovný princíp
Vretenové čerpadlo patrí do skupiny
rotačných objemových čerpadiel. Tieto čerpadlá sú charakterizované prítomnosťou
"rotora" (rotujúca časť) a "statora" (pevná časť).
Vnútri statora (porovnateľné s
dvojskrutkovým) sa rotor pohybuje a tlačí kvapalinu prostredníctvom pohybujúcej
sa dutiny, ktorá je vytvorená pomocou vratného pohybu.
Produkt sa potom čerpá bez laminácie,
odstredenia alebo šoku akéhokoľvek typu.
Počet fáz rotor-stator zariadenia určuje
tlak , ktorý môže byť dosiahnutý, pričom rada obsahuje čerpadlá až s 8 stupňami
pre tlaky do 48 bar. Priemer rotora namiesto toho určuje prietok, kapacitu
čerpadla, ktoré môže pracovať v rozmedzí 0,1 až 400 m3/hod. v závislosti od
modelu.
Výhody
- Konštantný prietok, priamo úmerný
rýchlosti otáčania a úplne nezávislá na tlaku.
- Hladký tok, bez impulzov alebo tlakových
špičiek, ktoré by mohlo spôsobiť vibrácie v potrubí
- Reverzibilita resp. spätný chod. Obrátením
smeru otáčania sa tok kvapaliny je obrátený. Plný výkon je k dispozícii v oboch
smeroch prúdenia.
- Samonasávacie. Vysoké vákuum vytvorené
čerpadlom umožňuje rýchle samonasávanie v maximálnej výške umožnené fyzikálnymi
vlastnosťami čerpanej kvapaliny (teplota, tlak pary, viskozita).
- Viskozita až 1.000.000 mm2 / S – cPs.
Prevedenia

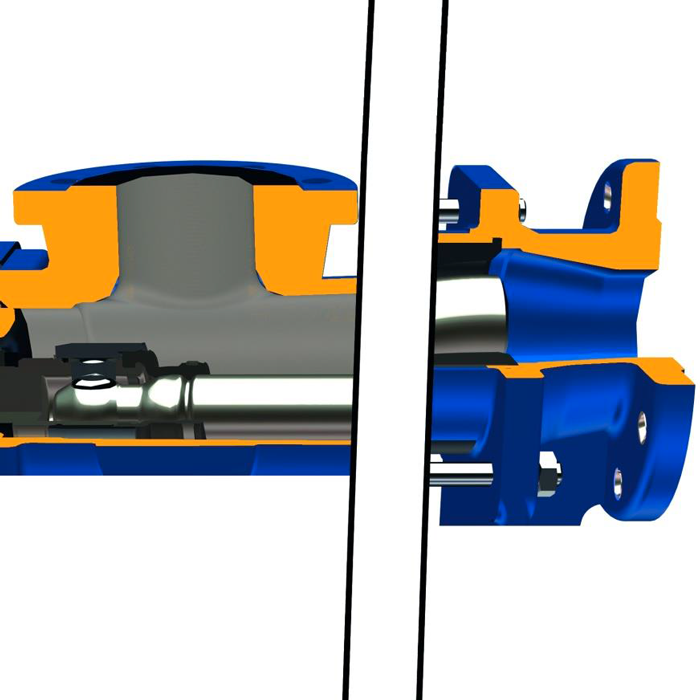

Široké úseky sacieho / výtlačného potrubia
s veľmi kompaktnou konštrukciou, ktoré umožňuje čerpať produkty ktoré obsahujú
až 15% pevných látok.

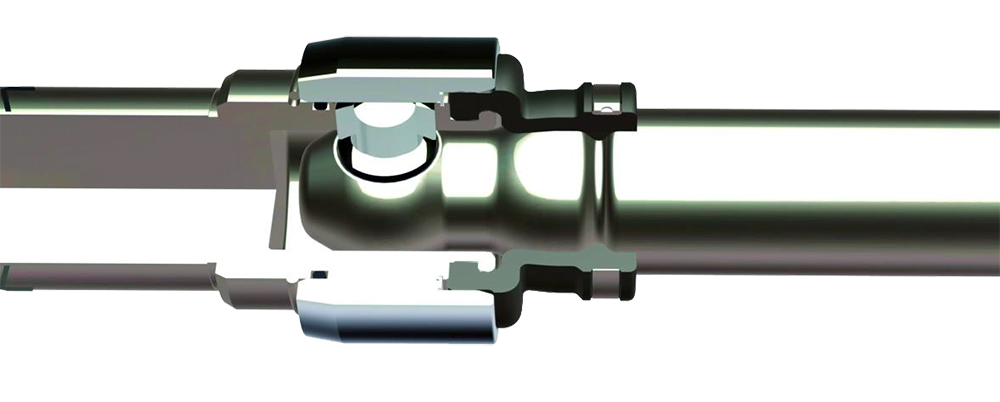

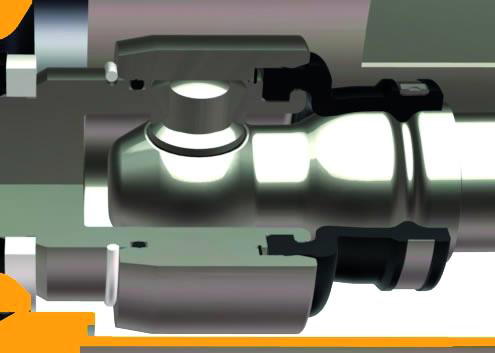

Extrémne kompaktný a robustný spoj s
geometriou a rozmermi, ktorých cieľom je zabezpečiť minimálnu NPSHr.

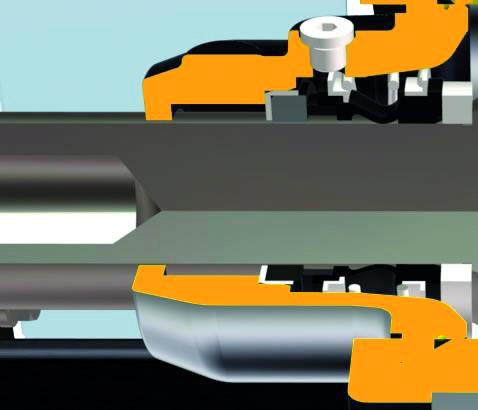

Štandardné prevedenie s obojsmernou
jednoduchou mechanickou upchávkou. Priestor medzi hriadeľom a upchávkou je
navrhnutý tak, aby bolo možné inštalovať mnoho druhov tesnení, ako jednostupňové
mechanické upchávky s alebo bez preplachovania, back-to-back alebo tandemové
dvojitou mechanickou upchávkou, pakovanou šnúrovou upchávkou s alebo bez
preplachovania.

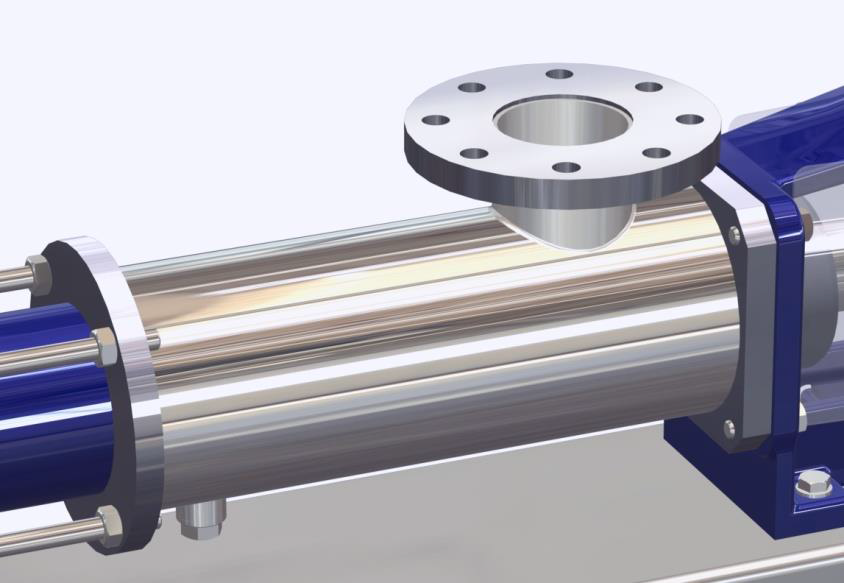

Štandardné rotujúce časti sú vyrobené z
nerezovej (antikorovej, ušľachtilej) ocele. Výrobná technológia umožňuje montáž
z rôznych druhov materiálov, podľa potreby. Okrem toho voľba materiálu
rotujúcich častí nemá vplyv na životnosť spojky vďaka použitiu vysoko odolných
puzdier proti oteru.

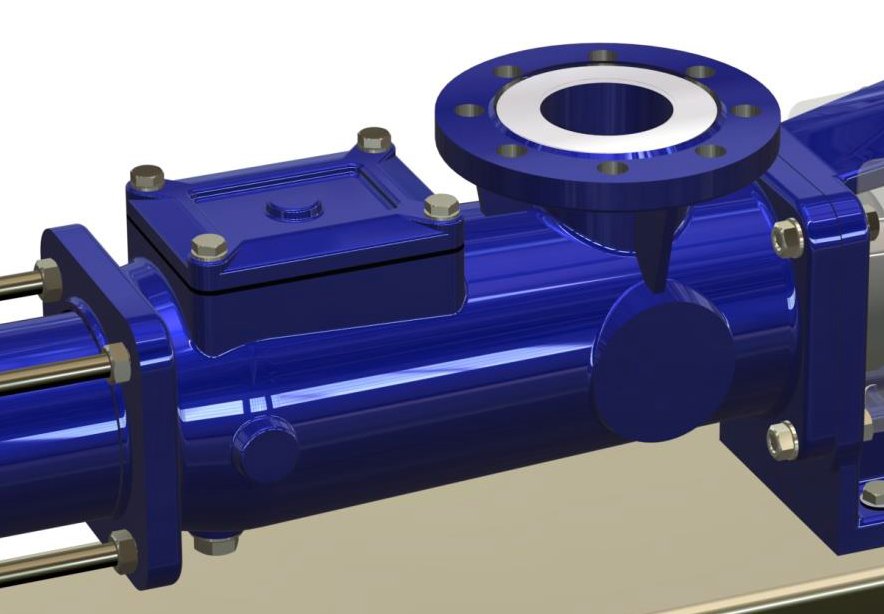

Teleso čerpadla
Je hlavnou konštrukciou čerpadla medzi
podporou (kozlíkom) a statorom. Je k dispozícii v nasledujúcich materiáloch:
- EN GJL 250 liatina
- AISI 304 až 316 z antikorovej (nerezovej) ocele

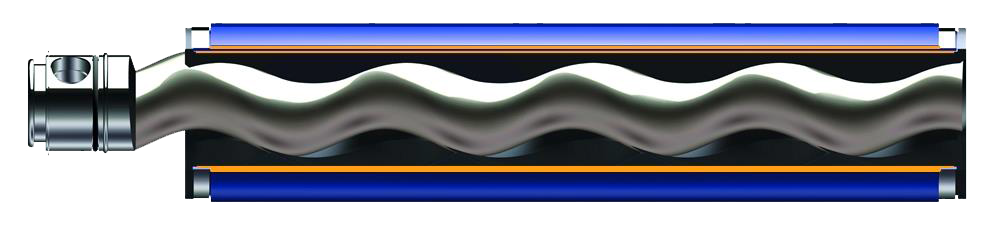

Rotor
Tlak je závislý na počte stupňov a každý
stupeň poskytuje tlak 6 barov.
Tento komponent je dostupný v
nasledujúcich materiáloch:
- AISI 420B - 304-316 z antikorovej
(nerezovej) ocele
- Duplex z antikorovej (nerez) oceľ
a nasledujúcich ošetrení povrchu:
- chrómovanie
- kalenie
- nitridovanie
- keramický povlak
Stator
Tento komponent je pevná gumená časť a je
k dispozícii v nasledujúcich materiáloch:
- NBR, štandardné a potravinárske prevedenie
- EPDM, štandardná a potravinárska
- FKM - Viton
- Prírodná guma H-NBR
- PTFE – Teflón

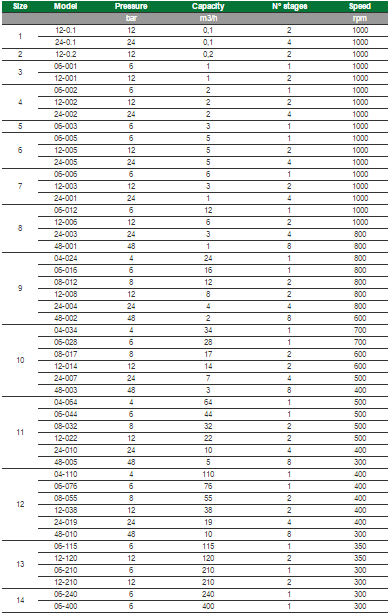

Produktová rada

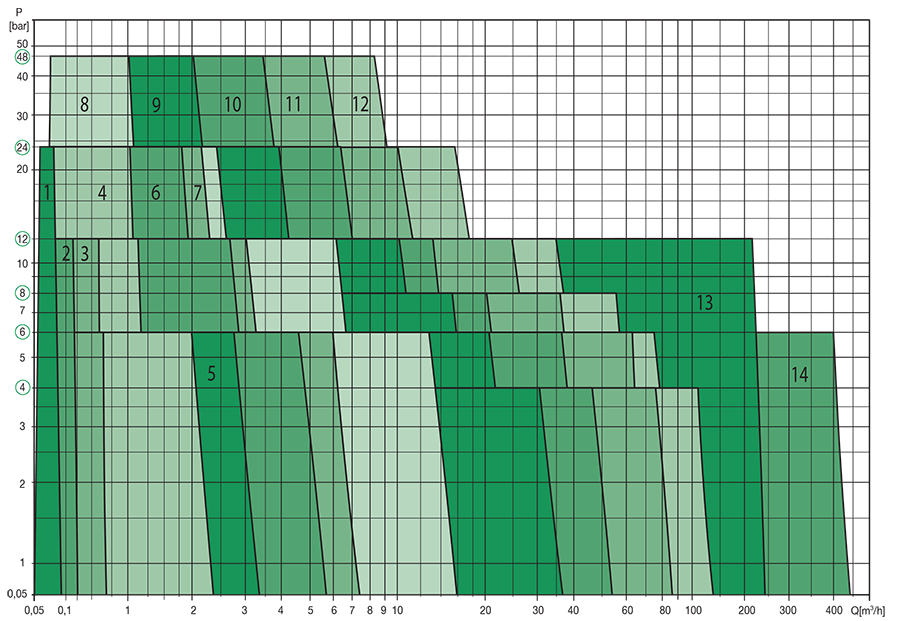

Výkonové krivky
