Čerpadlá
VARISCO

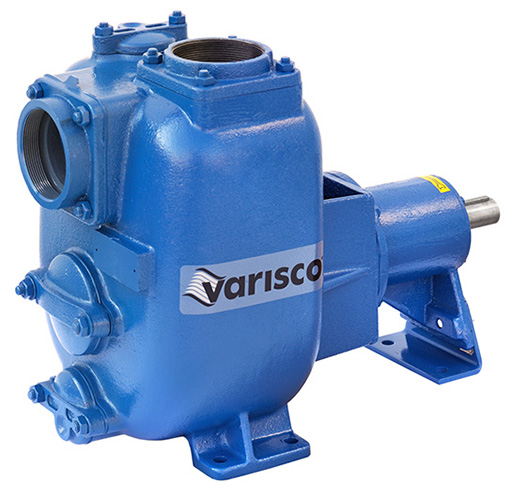

Samonasávacie
odstredivé čerpadlá rady J
Ideálne pre čerpanie kvapalín s pevnými
látkami v suspenzii. Sú pre aplikácie, kde je hlavným rysom je problém v
nasávaní kvapaliny, sú používané v priemysle, stavebníctve a v stave núdze.

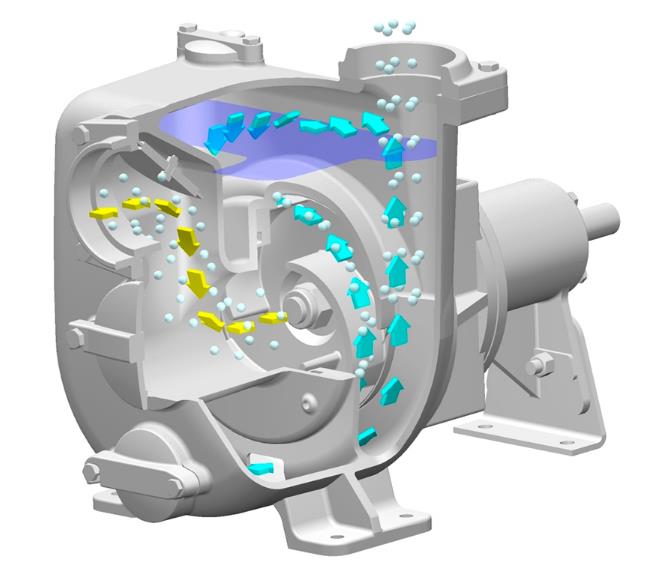

Princíp samonasávania
Vzduch (žlté šípky) sa natiahne do
čerpadla v dôsledku podtlaku tvoreného pohyblivým obežného kolesa a sa emulguje
s kvapalinou (modré šípky), obsiahnutou v telese čerpadla.
Emulzia vzduch-kvapalina je vytlačená do
plniacej komory, kde sa ľahší vzduch oddelí od kvapaliny a opúšťa priestor cez
výtlačné potrubie a ťažšia kvapalina klesá späť do obehu.
Potom, čo všetok vzduch bol vylúčený zo
sacieho potrubia, čerpadlo je naplnené a pracuje ako normálne odstredivé
čerpadlo.
Výhody
- Účinné samonasávanie bez pätného ventilu.
Po zapnutí sa čerpadlo automaticky naplní vodou až z hĺbky - 7,5 m (maximálna
hodnota).

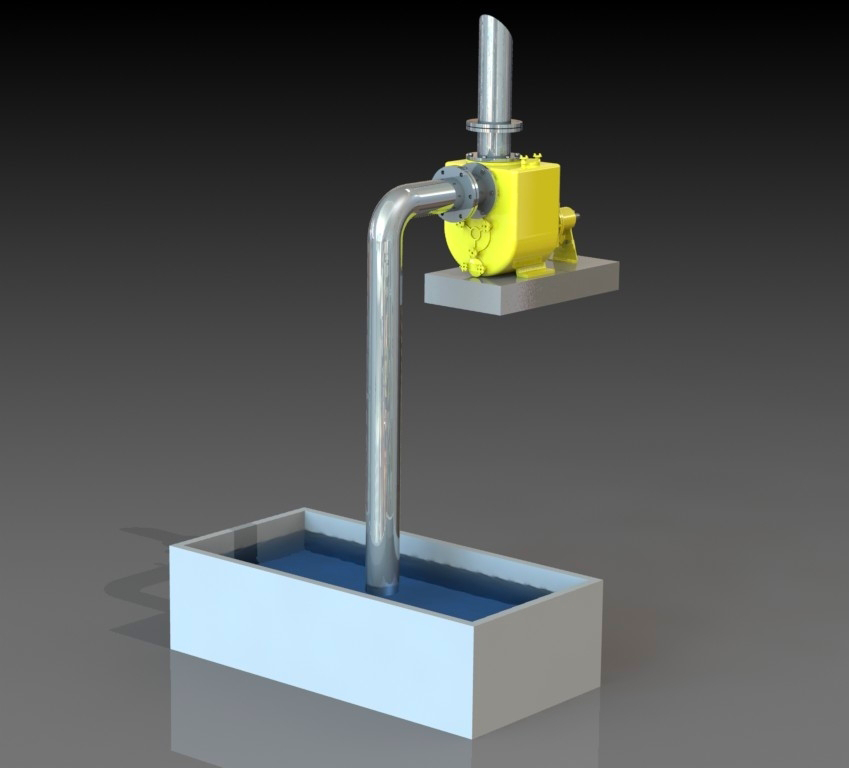

- Jednoduchá inštalácia, čerpadlo potrebuje
iba sacie potrubie, ktoré má byť ponorené do kvapaliny. Čerpadlo môže byť
umiestnené nad hladinou kvapaliny na suchom mieste čo je aj najvhodnejšie miesto
pre servis a kontrolu.
- Vysoká odolnosť proti abrazívnym
kvapalinám, zakalenej, bahnitej, piesčitej vode s obsahom suspendovaných pevných
častíc.

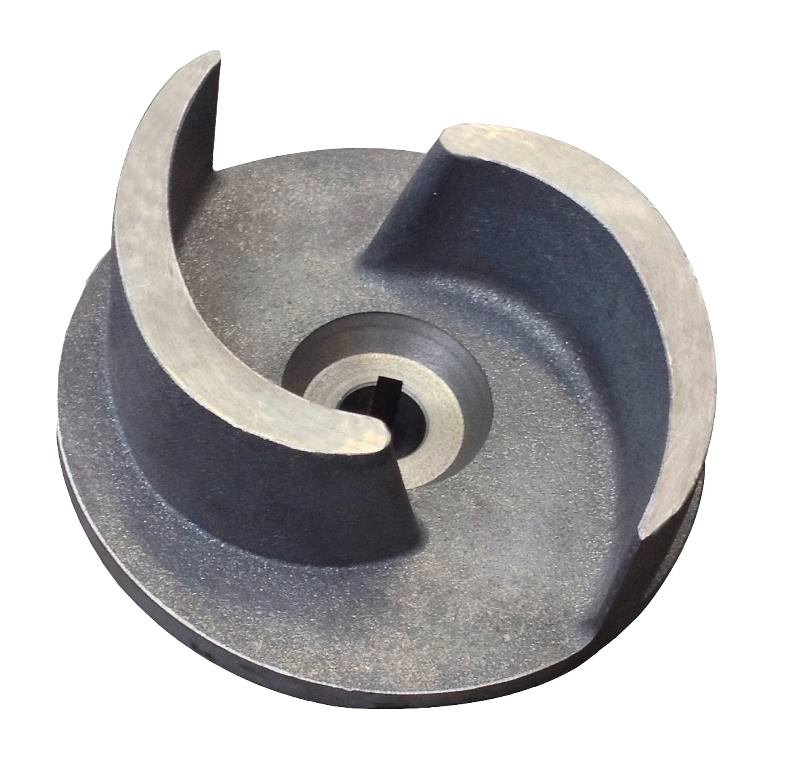

Polootvorené obežné koleso, ktorý umožňuje
prechod pevných látok veľkého priemeru, je možné predným krytom ľahko
kontrolovať bez rozoberania čerpadla.

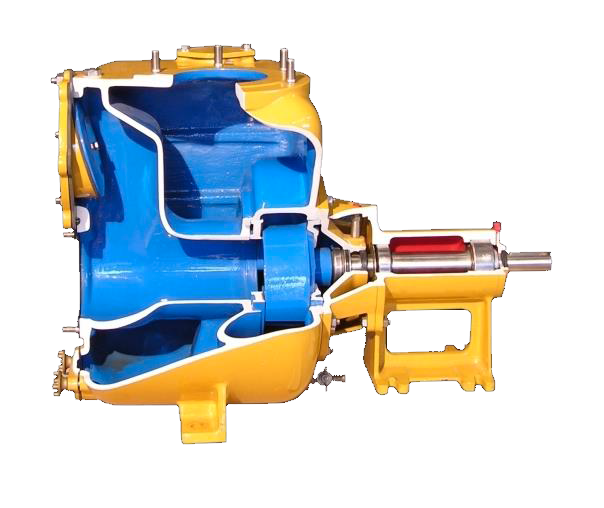

Charakteristiky
Masívny plášť z liatiny, marine bronzu
alebo antikorovej (nerezovej) ocele.
Ľahko otvárateľné kontrolné kryty pre sanie, odtok a obežné koleso.

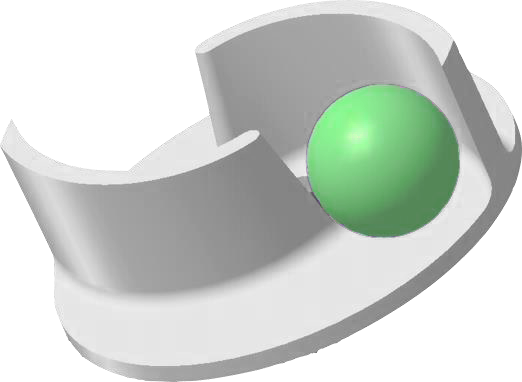

Otvorené obežné koleso pre čerpanie kvapaliny s obsahom pevných látok veľkosti
až 3 "(76 mm).
Dostupné materiály:
- tvárna liatina
- morská bronz
- antikorová (nerezová) oceľ

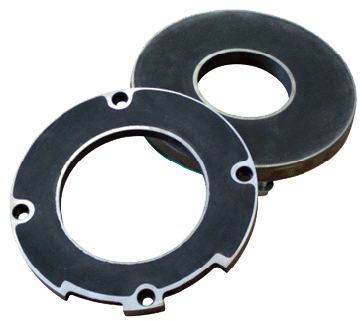

Ľahko vymeniteľná čelná trecia doska pri
opotrebovaní
Dostupné materiály:
- gumy odolné proti oteru a čelo z liatiny
- morská bronz
- antikorová (nerezová) oceľ
Pohony
JS – sólo (voľný) hriadeľ
JE - Elektromotor
JP – S predĺženým hriadeľom a prírubovým spojením
JX - ATEX jednotka
JB - benzínový motor
JD - Dieselový motor
JO - Hydraulický motor
JT - Vodná turbína
Montážne prevedenia
Verzie
Samonasávacie s vývevou
Odhlučnené
Magnetic drive – SAXMAG
GRINDER
Rezacie zariadenie na prítlačnej doske a obežnom kolese so zvláštnym tvarom
lopatiek

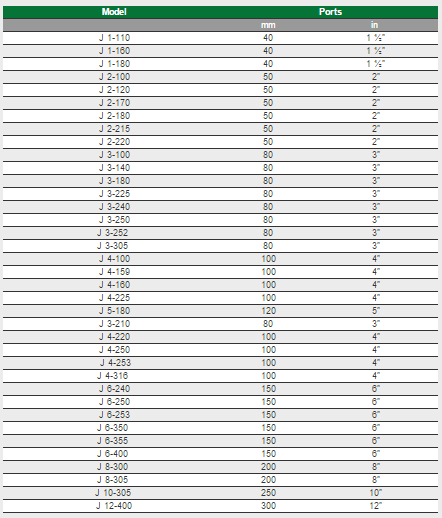

Produktový rad
37 modelov
1 1/2 ", 2", 3 ", 4", 5 ", 6", 8 ", 10", 12 "
H max = 103 m
Q max = 1200 m3/hod.

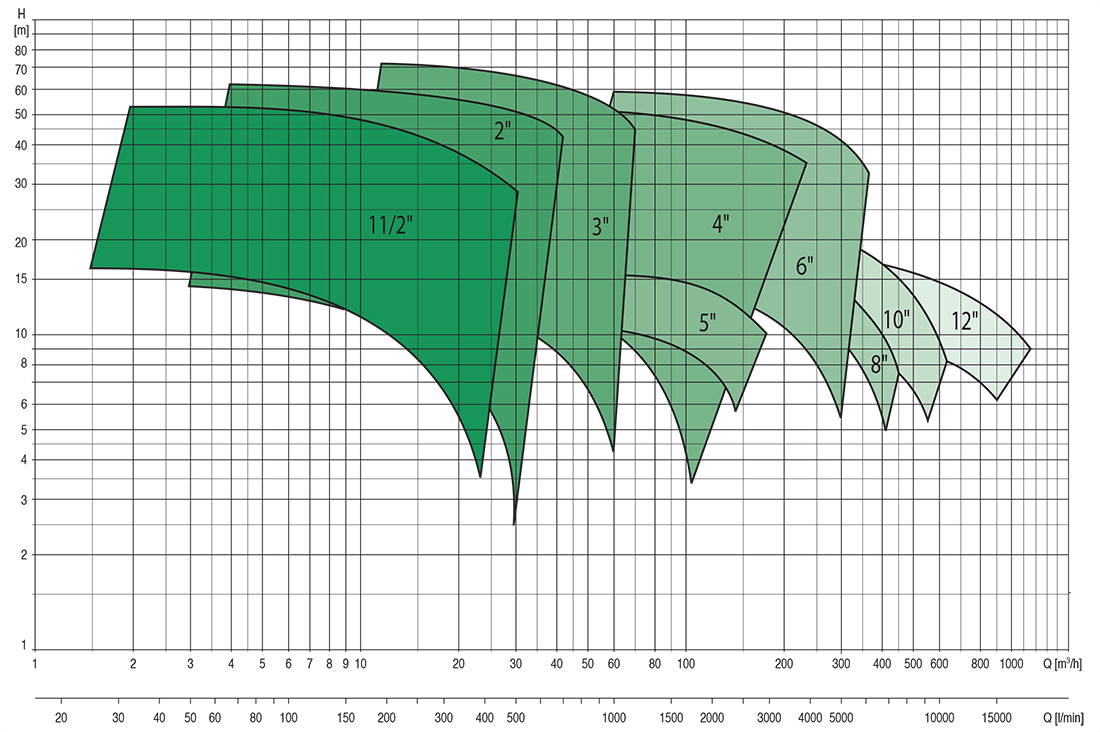

Výkonové krivky
Katalógy / Technické listy / Návody
