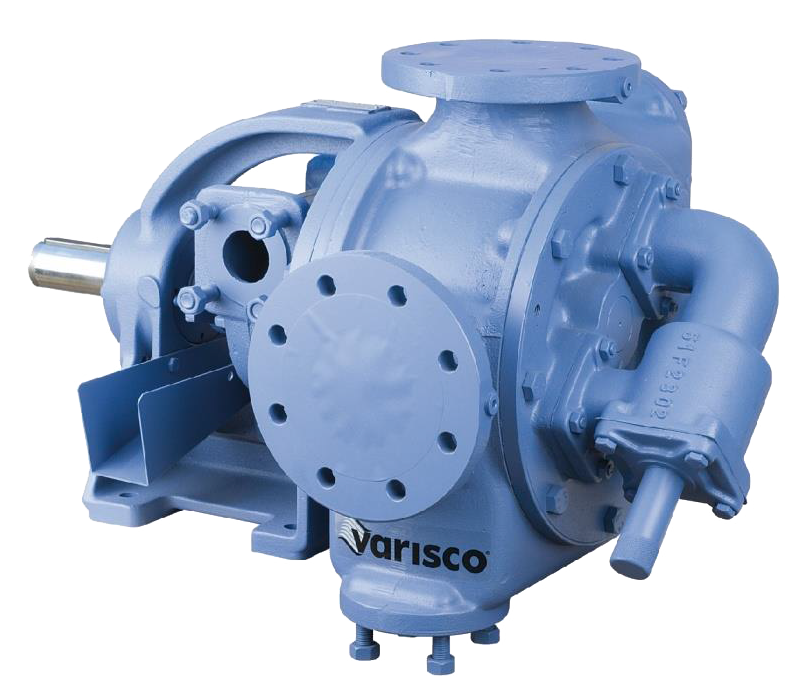

Objemové zubové čerpadlá rady V
Sú používané v priemyselných
zariadeniach pre čerpanie kvapalín akékoľvek viskozity bez pevných látok v
suspenzii:
- Chemické produkty a chemikálie
- Ropné produkty
- Mydlá a saponáty
- Lepidlá
- Farby a atrament
- Vysokoteplotné kvapaliny
- Čokoláda

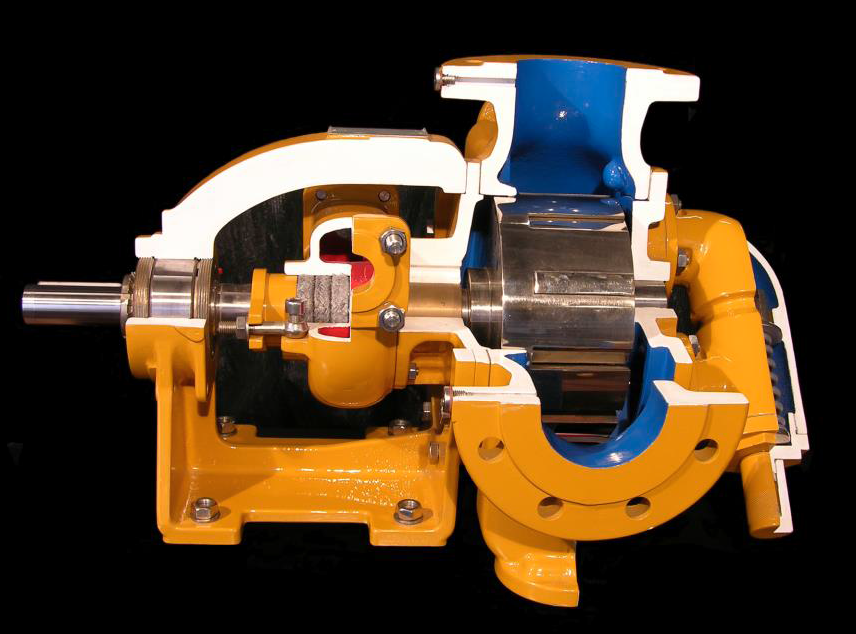

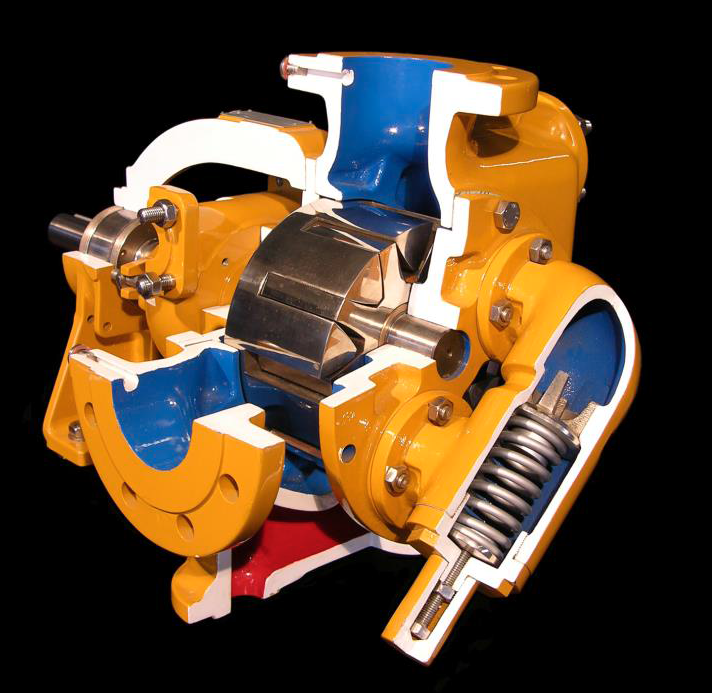

Funkcia

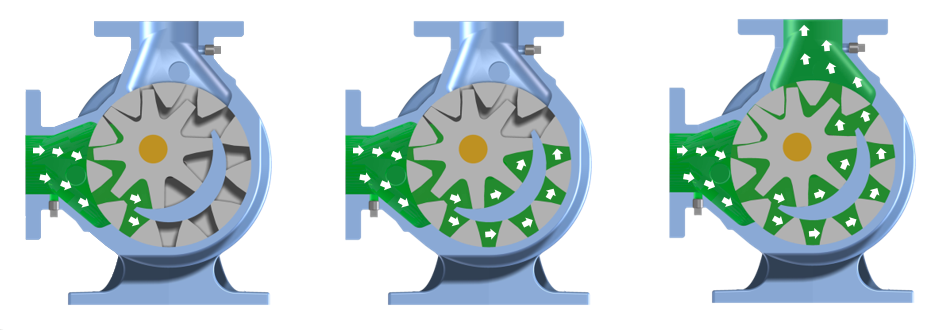

Ako zubové čerpadlo s vnútorným ozubením pracuje? Je to
objemové čerpadlo s
vnútorným ozubením. Prietok je generovaný dvoma rýchlostnými stupňami, od
ozubeného rotora a vloženého kolesa, jedno je vo vnútri druhého a sú
oddelené polmesiacom. Vzhľadom k tomu, ozubené kolesá otáčajú, kvapalina je
nasávaná do medzier vytvorených medzi zubmi kolies a priestor je vymedzený
kosáčikom. Keď sa zuby kolies spájajú, zapadajú do seba a kvapalina je
vytláčaná z čerpadla.
Použitie
Zubové čerpadlá sa používajú pre chemický a petrochemický priemysel, živice,
lepidlá, činidlá, kyseliny, bionaftu, farbivá, oleje, detergenty, benzínu,
rozpúšťadiel, abrazívnych kvapalín, glukózy, čokolády, melasy, tmelov a pod..
Konštrukčný materiál čerpadiel: sivá liatina, tvárna liatina, antikorová
oceľ (nerez) AISI 316.
Konštrukčné prevedenie s vnútorným ozubením, bez pulzácií, s možnosťou
spätného chodu (reverz).
Spĺňa požiadavky normy API 676 pre použitie v petrochemickom priemysle,
vysoká životnosť, dobrá samonasávacia schopnosť.
Vyhotovenie s upchávkou mechanickou, šnúrovou alebo bezupchávkové s
magnetickou spojkou aj pre použitie vo výbušnom prostredí, pričom zariadenia
spĺňajú normu ATEX II 2G.
Technické a výkonové parametre
čerpadiel
Prietok: Qmax 350 m3/hod.
Výtlak: Pmax 20 bar
Teplota: Tmax 200, špeciálne verzie do Tmax +300 °C
Veľkosti prípojných otvorov: od 15 mm do 250 mm.
Výhody
Konštantná kapacita, priamo úmerná rýchlosti otáčania a prakticky nezávislá
na tlaku.
Hladký tok, bez impulzov, alebo tlakových špičiek, ktoré by mohli spôsobiť
vibrácie v potrubí.
Robustné, masívna konštrukcia. Nízka rotorová obvodová rýchlosť. Externý
podstavec s ložiskovou skriňou na kozlíku s guličkovým ložiskom, aby sa
znížilo resp. eliminovalo axiálne a radiálne zaťaženie.
Predhrievanie. Vykurovacia komora
obsadená integrálne na telese s puzdrom alebo namontovaná na kryte alebo
upchávkovej komore. By-pass poistný (obtokový) ventil môže byť namontovaný
na čelo čerpadla, tlak môže byť ľahko nastavený.

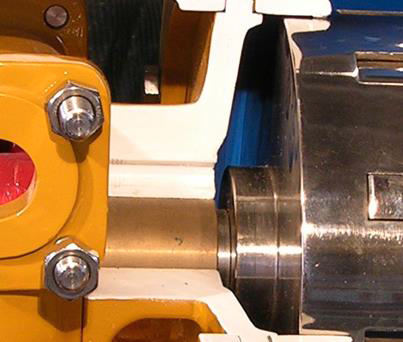

Ložiská z liatiny, bronzu, grafitu
alebo oxidu volfrámu.

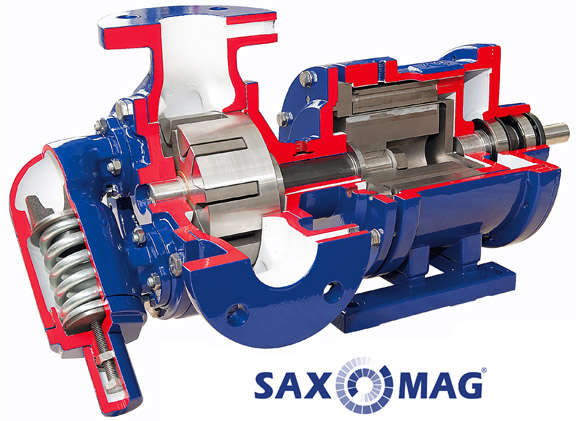

SAXMAG
magnetická spojka
Magnetická spojka umožňuje prenos krútiaceho momentu do čerpadla ak
prepravované kvapaliny majú byť prečerpané hermeticky, absolútne bez únikov,
vďaka statickým tesneniam. Vhodné pre horľaviny, prepravu výbušnín,
polymerizáciu kvapalín. Všade tam kde je nevyhnutné dodržiavanie štandardov
ATEX.

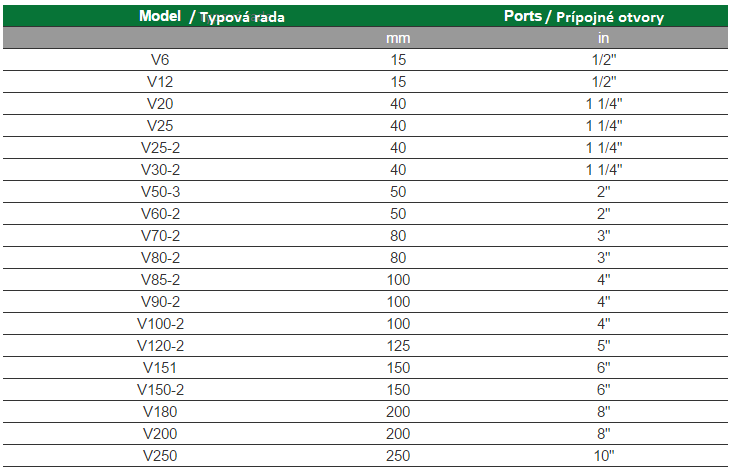

Produktová rada

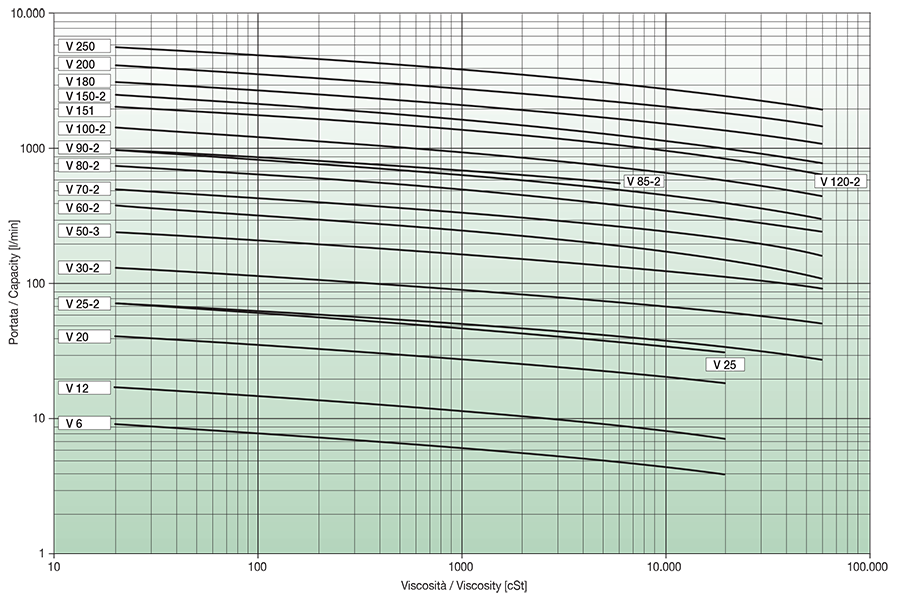

Výkonové krivky

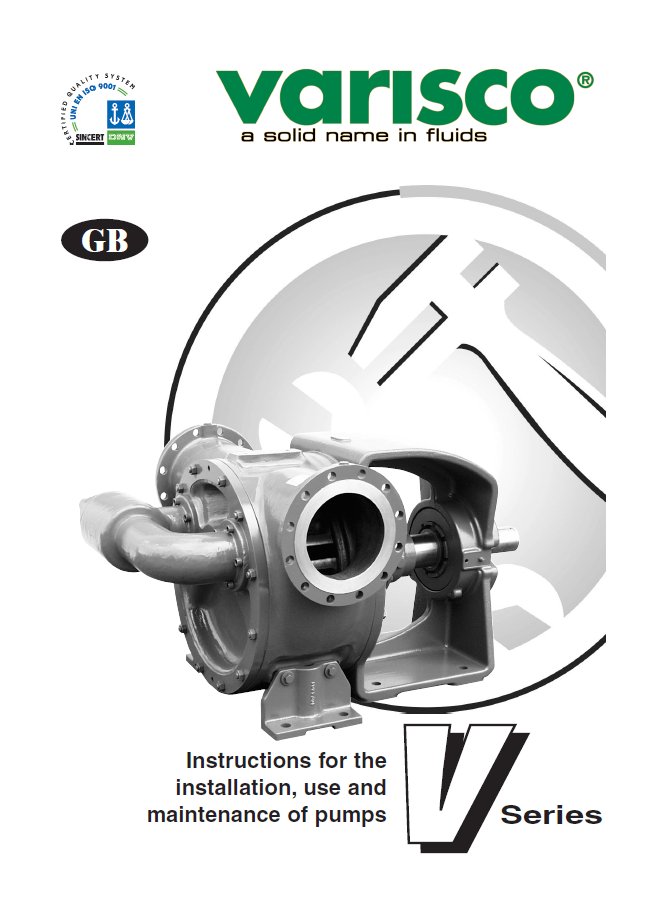

Katalógy / Technické listy / Návody
