Hygienické čerpadlá
FLUSSMANN
Firma Flussmann je európsky výrobca hygienických čerpadiel, miešadiel, mixérov a iných hygienických zariadení z antikorových ocelí. Kvôli potrebám našich klientov je firma schopná dodať aj doplnkové výrobky, ako je nerez oceľové potrubné tvarovky, doskové výmenníky tepla a pod..
Čerpaciu techniku pre hygienické aplikácie vyrába firma Flussmann dvoch konštrukčných princípov. Čerpadlá s rotačnými pietami, ľudovo piškótové čerpadlá a skrutkové dvojzávitovkové čerpadlá. Materiálové prevedenie čerpadiel je antikorové, z ocele triedy STN17, používa sa AISI316.
Používané materiály:
Časti v kontakte s médiom: AISI316 L
Iné časti čerpadla: AISI304
Tesnenia a "O"-krúžky: EPDM/FKM
Mechanické upchávky: SIC/C/EDPM, SIC/C/FKM, TC/TC/EPDM, TC/TC/FKMČerpadlá typová rada FDP

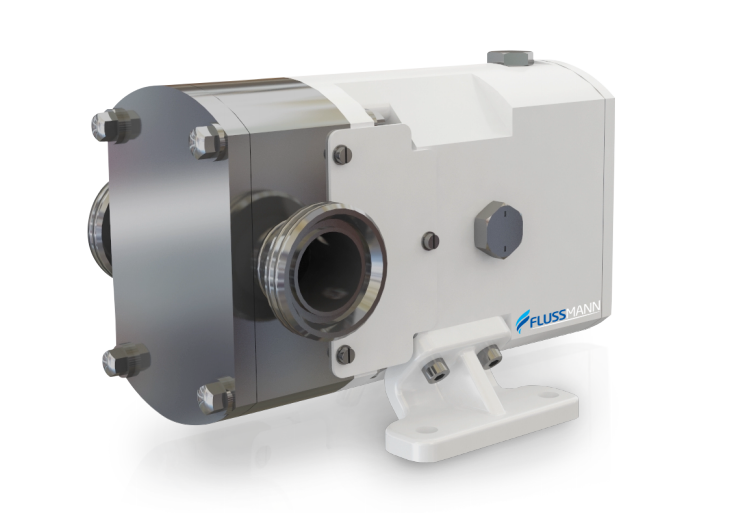

Čerpadlo FDP má rotor piškótového tvaru, dvojpiestové čerpadlo s rotačným pohybom piestov. Čerpadlo sanitárnej konštrukcie je vhodné na použitie pre spracovanie potravín, mliekarne, nápoje, farmaceutické výrobky a priemysel jemných chemikálií. Toto čerpadlo je ideálne pre prepravu všetkých druhov tekutín s nízkou alebo vysokou viskozitou v potravinárskom, mliekarenskom a kozmetickom priemysle, ako aj na filtráciu a plnenie do fliaš.
Technické parametre:
Max. Prietok: 122 m3 / h
Max. Častice: 15 mm
Max. Tlak: 10 bar
Rozsah otáčok: 100 - 900 ot / min
Povrchová povrchová úprava: Ra 0,6um; EP = RA 0,4 um
Pracovná teplota: -40 ° C až 150 ° CVýhody:
- čerpaná kapacita úmerná rýchlosti
- kompaktná konštrukcia
- takmer pre všetky médiá a tekutiny
- možné vysoké viskozity
- nízke pulzy
- nízka hladina hluku
- je možný suchý chod
- konštantný prietok pri rôznych tlakoch a objemoch
- zmena smeru čerpania - jednoduchá
- čerpacie prvky - ľahko vymeniteľné
- ľahká údržba
- široký rozsah aplikácií
- samonasávacie
Pracovný princíp:
Čerpadlá s rotačným lalokom FDP sú objemové čerpadlá s elektrickým pohonom. V zásade pozostávajú z dvoch lalokových rotorov, ktoré sa otáčajú synchrónne vo vnútri a kryt bez toho, aby sa navzájom dotýkali. Ako sa rotory otáčajú medzery medzi lalokmi a obalom sa postupne plní výrobkom, ktorý sa dopraví do výtlačného otvoru. Čerpaná tekutina vďaka minimálnym toleranciám medzi lalokmi a puzdrom čerpadla zabezpečuje efektívne čerpanie.

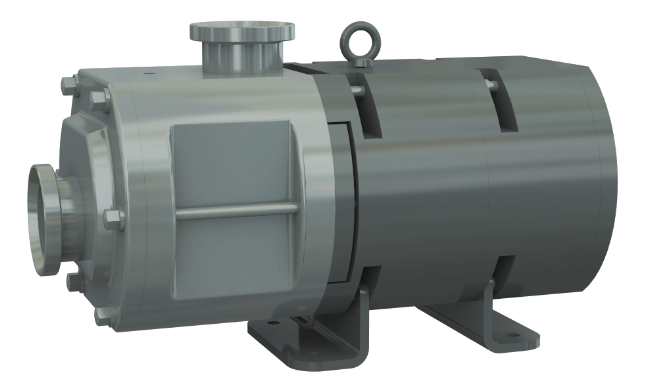

Čerpadlá typová rada FTS
Dvoj závitovkové čerpadlá sú predurčené pre svoj prevádzkový režim a konštrukciu pre nízke strihanie a plynulé zaobchádzanie s citlivými produktmi. Osový prepravný pohyb tiež bez zmeny smeru ako bezkontaktné do seba zapadajúce skrutky poskytujú optimálne výsledky čerpania.
Technické parametre:
Max. Prietok: 110 m3 / h
Max. Častice: 23 mm
Max. Tlak: 20 bar
Rozsah otáčok: 10 - 3500 ot / min
Povrchová povrchová úprava: Ra 0,6um; EP = RA 0,4 um
Pracovná teplota: -40 ° C až 150 ° CVýhody:
- čerpaná kapacita úmerná rýchlosti
- kompaktná konštrukcia
- je možné priame pripojenie motora bez redukcie rýchlosti
- takmer pre všetky médiá a tekutiny
- možné vysoké viskozity
- nízke pulzy
- nízka hladina hluku
- je možný suchý chod
- konštantný prietok pri rôznych tlakoch a objemoch
- zmena smeru čerpania - jednoduchá
- čerpacie prvky - ľahko vymeniteľné
- ľahká údržba
- široký rozsah aplikácií
- samonasávacie
Pracovný princíp:
Pár skrutiek sa otáča vnútri krytu čerpadla a vytvára niekoľko oddelených komôr, ktoré vytláčajú tekutinu z vnútra v súlade s vývojom sklonu skrutiek. Prietok je obzvlášť rovnomerný a bez pulzácie a čerpaná tekutina tečie v axiálnom smere (nie obvodovo, ako sa to deje v odstredivých čerpadlách) Výsledok rotácie skrutiek je šetrný pohyb posunutého objemu v turbulentných podmienkach. Vďaka tomu je ideálny na ľahkú manipuláciu s tekutinami alebo tekutinami citlivými na strih podrobené emulgácii.
Vyprázdňovacie zariadenie na vyprázdňovanie sudov (barelov)
Zariadenie slúži na prečerpanie hustých aj viskóznych médií zo sudov do technologického procesu. Používa sa na hygienické aplikácie pre chemické, kozmetické, farmaceutické a potravinárske aplikácie. Čerpané média môžu mať malú aj vysokú viskozitu. Vretenové čerpadlo Flussmann odčerpaním média vytvorí podtlak pod prítlačnou doskou, ktorá silikónovým tesniacim kruhom zotrie všetky častice média zo steny suda. Zariadenie zvládne väčšinu priemyselných aplikácií s konštantným prietokom. Dokáže vyprázdniť celý sud a zostatok v sude je do 1%. Ovládanie je dotykovým panelom v antikorovej skrinke.
Zariadenie sa vyrába z antikorových ocelí triedy AISI304 a AISI316 sú vyrobené tie časti ktoré sú v kontakte s médiom. Maximálny tlak je 10 bar a teplota -10 až 120°C pre Viton.
Pre návrh zariadenia na vyprázdňovanie sudov kontaktujte technické oddelenie firmy Boyser s.r.o. info@boyser.sk
Prospekty s technickým popisom s obrázkami nájdete vo všetkej literatúre a vo formáte Adobe PDF.
